Grille Ventilation Galva au pas de 75 mm

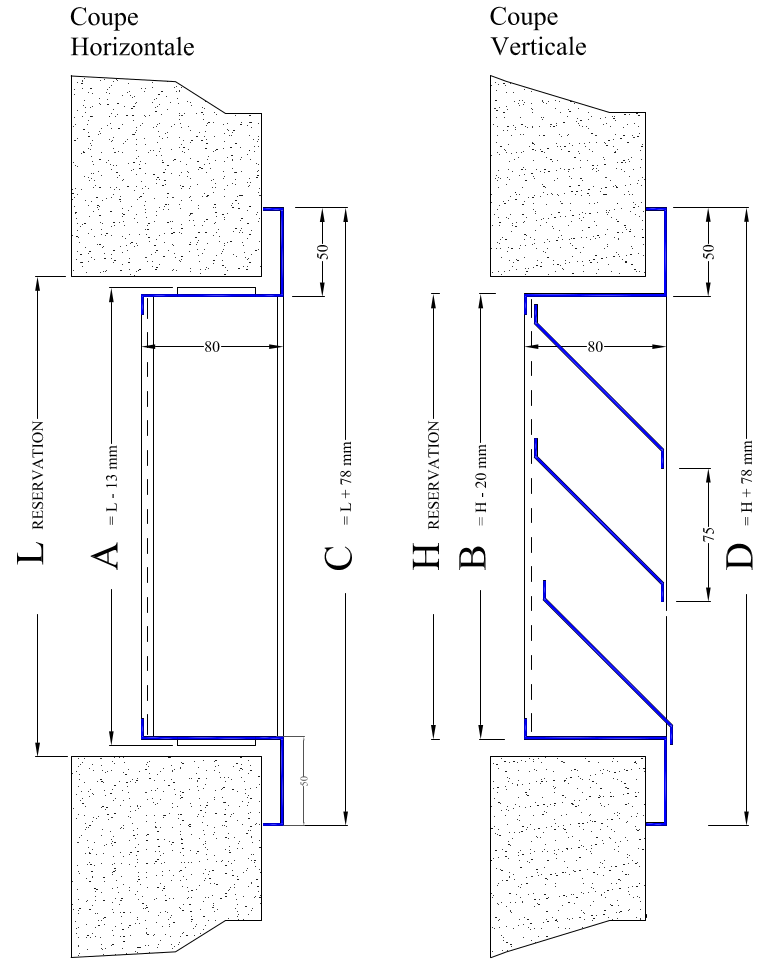

Plans Techniques – Grille Extérieure Galva au pas de 75 mm (Longueur L x Hauteur H)

Surface de passage d’air utile en m²

Longueur réservation L mm x Hauteur réservation H mm / Longueur grille A mm x Hauteur grille B mm

H/L		300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
	B/A	287	387	487	587	687	787	887	987	1087	1187	1287	1387	1487	1587	1687	1787	1887	1987
300	280	0,04	0,06	0,07	0,08	0,10	0,11	0,12	0,14	0,15	0,17	0,18	0,19	0,21	0,22	0,23	0,25	0,26	0,28
400	380	0,06	0,08	0,10	0,12	0,15	0,17	0,19	0,21	0,23	0,25	0,27	0,29	0,31	0,33	0,35	0,37	0,39	0,42
500	480	0,08	0,11	0,14	0,17	0,19	0,22	0,25	0,28	0,30	0,33	0,36	0,39	0,41	0,44	0,47	0,50	0,52	0,55
600	580	0,10	0,14	0,17	0,21	0,24	0,28	0,31	0,34	0,38	0,41	0,45	0,48	0,52	0,55	0,59	0,62	0,66	0,69
700	680	0,12	0,17	0,21	0,25	0,29	0,33	0,37	0,41	0,46	0,50	0,54	0,58	0,62	0,66	0,70	0,75	0,79	0,83
800	780	0,14	0,19	0,24	0,29	0,34	0,39	0,43	0,48	0,53	0,58	0,63	0,68	0,72	0,77	0,82	0,87	0,92	0,97
900	880	0,17	0,22	0,28	0,33	0,39	0,44	0,50	0,55	0,61	0,66	0,72	0,77	0,83	0,88	0,94	0,99	1,05	1,10
1000	980	0,19	0,25	0,31	0,37	0,43	0,50	0,56	0,62	0,68	0,74	0,81	0,87	0,93	0,99	1,05	1,12	1,18	1,24
1100	1080	0,21	0,28	0,34	0,41	0,48	0,55	0,62	0,69	0,76	0,83	0,90	0,96	1,03	1,10	1,17	1,24	1,31	1,38
1200	1180	0,23	0,30	0,38	0,45	0,53	0,61	0,68	0,76	0,83	0,91	0,99	1,06	1,14	1,21	1,29	1,36	1,44	1,52
1300	1280	0,25	0,33	0,41	0,50	0,58	0,66	0,74	0,83	0,91	0,99	1,08	1,16	1,24	1,32	1,41	1,49	1,57	1,65
1400	1380	0,27	0,36	0,45	0,54	0,63	0,72	0,81	0,90	0,99	1,08	1,17	1,26	1,34	1,43	1,52	1,61	1,70	1,79
1500	1480	0,29	0,39	0,48	0,58	0,68	0,77	0,87	0,96	1,06	1,16	1,25	1,35	1,45	1,54	1,64	1,74	1,83	1,93
1600	1580	0,31	0,41	0,52	0,62	0,72	0,83	0,93	1,03	1,14	1,24	1,34	1,45	1,55	1,65	1,76	1,86	1,96	2,07
1700	1680	0,33	0,44	0,55	0,66	0,77	0,88	0,99	1,10	1,21	1,32	1,43	1,54	1,65	1,76	1,87	1,99	2,10	2,21
1800	1780	0,35	0,47	0,59	0,70	0,82	0,94	1,05	1,17	1,29	1,41	1,52	1,64	1,76	1,87	1,99	2,11	2,23	2,34
1900	1880	0,37	0,50	0,62	0,74	0,87	0,99	1,12	1,24	1,36	1,49	1,61	1,74	1,86	1,99	2,11	2,23	2,36	2,48
2000	1980	0,39	0,52	0,66	0,79	0,92	1,05	1,18	1,31	1,44	1,57	1,70	1,83	1,97	2,10	2,23	2,36	2,49	2,62

Prendre la courbe Bleu

Tarifs: Longueur H x Hauteur L

H/L	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
250	68	68	68	69	69	70	71	73	79	83	86	94	103	112	121	124	146	147	158	164	171	180	187	221	230	239	248	257	267
300	68	69	69	70	70	71	72	74	80	83	87	95	104	113	122	130	147	149	160	165	173	181	189	223	232	241	250	259	269
350	70	72	72	70	70	71	73	77	82	87	88	98	109	116	123	131	147	149	167	166	177	185	193	228	237	246	255	265	274
400	75	75	75	76	75	76	77	84	90	93	94	101	115	116	124	132	148	150	168	167	181	188	197	232	242	251	260	270	280
450	76	76	76	78	77	82	88	89	103	108	109	118	124	129	129	135	150	152	170	171	187	195	211	241	251	261	270	280	290
500	77	77	77	80	84	98	103	113	118	127	132	136	140	145	145	153	157	162	174	185	193	202	226	250	260	270	280	291	301
550	77	81	81	87	93	107	120	125	123	129	132	143	147	152	153	161	166	170	176	203	213	220	234	257	268	278	289	300	310
600	77	87	87	94	102	114	126	131	135	140	139	150	155	159	157	169	174	178	179	221	232	237	243	265	275	286	297	309	319
650	86	94	95	102	108	120	132	137	142	147	146	151	158	167	162	177	182	187	200	227	238	246	261	278	289	300	312	323	334
700	103	103	103	109	114	126	138	142	148	154	159	164	163	174	180	185	190	195	221	232	243	254	279	290	302	314	326	338	350
750	104	109	109	116	122	135	147	153	158	164	170	175	170	179	181	198	203	209	230	242	254	266	284	296	309	320	348	361	374
800	108	114	115	123	130	143	157	163	168	175	181	187	193	198	196	210	217	223	239	252	264	277	289	301	316	327	370	384	397
850	125	125	125	134	142	156	167	173	180	186	193	199	205	211	218	221	231	237	249	268	275	288	301	314	328	340	376	391	430
900	126	136	136	144	153	169	177	184	191	197	204	211	218	224	231	238	242	252	259	284	286	299	313	326	340	353	381	397	462
950	128	143	144	153	163	179	185	190	197	204	211	218	225	233	240	247	254	258	273	305	317	332	347	362	377	392	407	422	472
1000	152	152	152	162	172	190	194	197	204	211	219	226	233	241	248	255	263	270	288	327	349	364	382	398	415	431	448	465	481
1100	164	184	184	196	201	206	205	210	218	226	233	241	249	257	265	273	281	290	312	330	355	371	412	422	444	461	479	497	515
1200	165	185	185	201	206	213	215	224	232	240	249	257	265	274	282	290	299	307	373	392	399	432	452	458	491	511	531	550	571
1300	181	186	186	203	211	225	228	237	246	255	263	272	281	290	299	308	324	326	380	401	421	443	461	481	501	542	563	584	605
1400	192	192	192	205	217	238	240	250	259	269	278	288	297	306	316	325	335	344	402	423	445	466	494	509	531	573	593	618	640
1500	204	204	204	217	230	253	259	263	273	283	293	303	313	323	333	343	353	363	423	446	469	492	514	525	558	605	628	652	675
1600	216	216	216	230	244	269	275	277	287	297	308	324	340	348	357	364	382	404	448	469	493	516	540	564	577	636	661	692	710
1700	229	229	229	244	259	285	292	295	301	312	323	334	346	356	367	378	389	412	464	491	517	541	566	591	617	644	694	719	745
1800	243	243	243	259	274	302	306	313	316	326	337	349	361	372	384	395	406	464	505	515	540	566	593	619	645	698	694	739	780
1900	257	257	257	276	291	321	325	330	333	340	353	365	377	389	401	413	425	474	515	538	565	571	619	647	674	729	758	752	815
2000	273	273	273	291	308	340	344	348	355	361	367	380	392	405	418	430	443	480	527	560	589	617	646	674	703	761	791	820	822

Caractéristiques

Surface de passage d’air utile en m²

Caractéristiques

Caractéristiques

Caractéristiques

Pattes à sceller – PASC

Pattes à fixer – PASF

Ressorts maçonneries – RM
